Phương pháp đồng tốc độ hai xy lanh trong hệ thống thủy lực
Van
chia lưu lượng hay còn gọi là van cân bằng lưu lượng model
VFD-04 giúp hệ thống đồng tốc độ hai xy lanh trong hệ thống thủy lực trở lên dễ
dàng hơn, đồng thời không yêu cầu độ chính xác quá cao.
Thủy Lực Hoàng Long sẽ giúp các bạn đưa ra các giải pháp đồng
tốc độ hai xy lanh thủy lực, trong hệ thống
thủy lực lớn có dạng phẳng như: sàn nâng, bàn nâng, bửng nâng…luôn giữ cho
mặt phẳng ở trang thái cân bẳng. Vậy phương pháp sử dụng là gì? Và có những
phương pháp nào được dùng để ứng dụng hiện nay. Thủy Lực Hoàng Long xin giới
thiệu với quý khách hàng 2 phương pháp phổ biến và được dùng rộng rãi nhất hiện
nay là: Sử dụng kết cấu cơ khí tự cân bằng và đồng tốc độ hai xy lanh.
Phương pháp 1: Sử dụng kết cấu cơ khí tự cân bằng.
Để đáp ứng được những
tải trọng lớn trong hệ thống cơ khí thì hai xy lanh ở khoảng cách lớn. Vì vậy
việc sử dụng kết cấu cơ khí tự cân bằng tốn rất nhiều chi phí và rất phức tạp
khi tính toán trong thiết kế. Nên hiện nay đã có phương pháp thay thế với chi
phí thấp và đơn giản rất nhiều. Đó là sử dụng phương pháp đồng tốc độ hai xy
lanh thủy lực thông qua hệ thống thủy lực.
Phương pháp 2: Đồng tốc độ hai xy lanh
Phương pháp đồng tốc độ
hai xy lanh tức là sử dụng hai xy lanh với chức năng nâng mặt phẳng sao cho cân
bằng đồng thời dịch chuyển cùng một tốc độ. Để hai xy lanh dịch chuyển cùng tốc
độ thì lưu lượng đầu vào hai xy lanh phải bằng nhau, kể cả khi áp suất vật tải lên từng xy lanh là khác
nhau.
Vậy có những cách nào để
đồng tốc độ hai xy lanh. Thủy Lực Hoàng Long giới thiệu tới các bạn những cách
sau:
Cách 1: Có thể sử
dụng 2 bơm thủy lực.
Cách 2: Có thể sử
dụng con van
phân phối dạng con trượt.
Cách 3: Có thể sử
dụng bộ chia lưu lượng bánh răng.
Cách 4: Có thể sử dụng van điện
Cách 5: Có thể sử dụng van servo
Lưu ý: Khi thiết kế hệ thống
đồng tốc độ thủy lực điều quan trọng nhất là sai số, độ thò thụt của 2 xy lanh
không được cân bằng nhau. Nên khi thiết kế tránh để sai số quá lớn sẽ ảnh hưởng
tới độ nghiêng bàn nâng, tới việc vận chuyển, và an toàn cho người sử dụng.
Phương
pháp đồng tốc độ hai xy lanh phổ biến nhất hiện nay?
Trong các cách trên thì hiện nay việc sử dụng bộ chia lưu lượng bánh răng được ứng dụng
rộng rãi và phổ biến nhiều nhất với các tính năng và ưu điểm vượt trội nhưng lại
ít nhược điểm nhất nên được lựa chọn là cách tốt nhất để sử dụng phương pháp đồng tốc độ hai xy lanh.
Với ưu điểm vượt trội như: áp suất bị hao tốn ít, thiết kế
đơn giản, chi phí thấp, dùng được hầu hết các loại dầu, có thể lắp thêm bánh
răng khi có nhu cầu thay đổi.
Nhược điểm ít như: khi hoạt động với tốc độ cao thì tiếng ồn
lớn.
Thủy Lực Hoàng Long đã ứng dụng bộ chia lưu lượng VFD-04
thành công vào phương pháp đồng tốc độ hai xy lanh trong hệ thống thủy lực.
Hiện nay chúng tôi phân phối bộ chia lưu lượng VFD-04 của
CHIA WANG – Taiwan ( Đài Loan) với giá thành hợp lý.
Thông số chi tiết về bộ chia lưu lượng VFD-04 như sau:
-
Áp suất hoạt động tối đa 210 bar
-
Lưu lượng tối đa 38/lít phút
-
Trọng lượng 0.8 kg
-
Lỗ ren đầu vào ½” , 2 đầu ra ren 3/8”
-
Kích thước bao : 121 x 64 x 38 mm
HÌ HÌNH ẢNH CẤU TẠO VAN CHIA LƯU LƯỢNG:

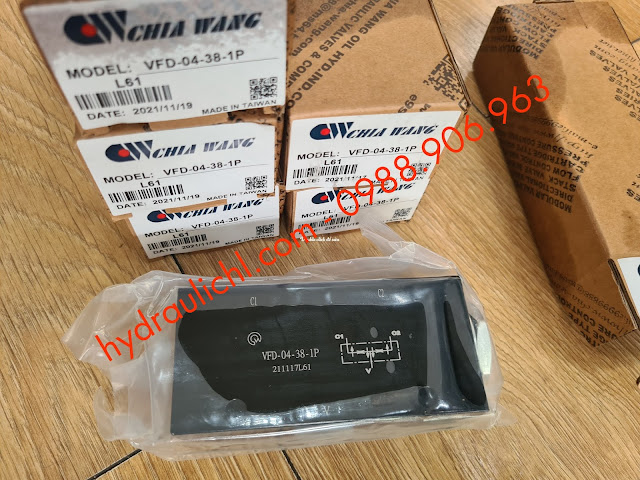

Một số hình ảnh bộ chia lưu lượng VFD-01
CHIA WANG ĐÀI LOAN.
Chúng tôi luôn đi đầu về giải pháp tối ưu, tư vấn, thiết kế
và cung cấp các dòng sản phẩm công nghiệp chất lượng với giá hợp lý.
MỌI
THÔNG TIN LIÊN HỆ:
THÔNG TIN LIÊN HỆ:
Công Ty Cố Phần Máy Và
Thiết Bị Thủy Lực Hoàng Long
ĐT: 0988.906.963. -
Zalo: 0988.906.963
Email:
hoanglong.hydraulic@gmail.com
ĐC: Tòa nhà Trọng Thức
630 – 632 Ngô Quyền – TP. Ðà Nẵng, Việt Nam.
